工事場所： （真田山ポンプ場側）大阪市天王寺区空清町、城南寺町 （真田山ポンプ場側）大阪市天王寺区空清町、城南寺町
目的： 真田山ポンプ場の流入管を布設することにより、給水の安定化を図るためにφ８００ｍｍ配水管を布設するものである。
工事内容：
布設(ｍ･基) 撤去(ｍ･基)
(Ⅰ)22-351-047 (ﾀﾞｸﾀｲﾙ鋳鉄管)
1100mm 2.4 2.4
800mm 140.4 0.7
300mm 109.7 7.0
(Ⅱ)12-102-011 (ﾀﾞｸﾀｲﾙ鋳鉄管)
800mm 2.0 1.7
(Ⅲ)12-102-012 (電線管FEP)
40mm 164.2
不断水工 ＩＶ φ800 切断機取付

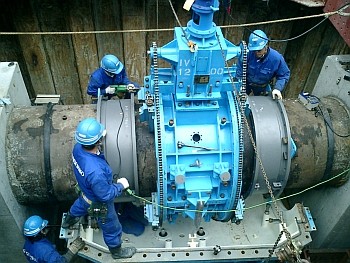

不断水工 ＩＶ φ800 ケース取付 切断状況

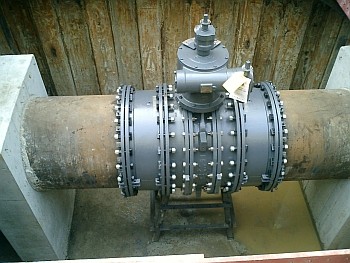

不断水工 ＩＶ φ800 取付完了

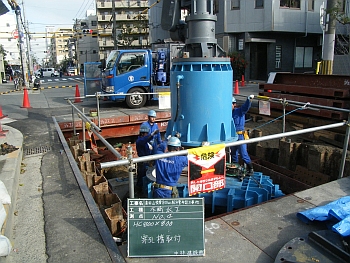

不断水工 ＨＣ800×800 穿孔前全景

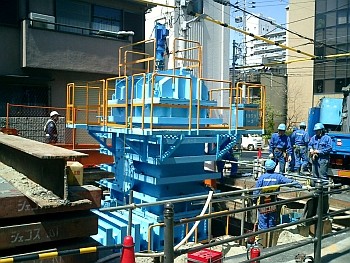

不断水工 ＨＣ800×800 穿孔機取付

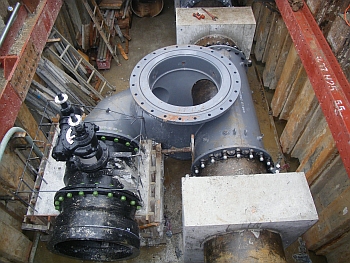

不断水工 ＨＣ800×800 施工完了
