TOP > 事業紹介 > 公共土木事業 > 施工事例 > 寝屋川流域下水道 中央(-)増補幹線(第7工区)下水管渠築造工事
工事場所: 大阪市鶴見区茨田大宮2丁目地内 他
目的: 本工事は、都市環境の変化により能力不足となった流域下水道の能力不足の解消を目的とし、新たに造られた「寝屋川流域下水道 中央(一)増補幹線」への分水施設を築造するものである。本工事の完成により、地域一帯で浸水被害のリスクが大幅に軽減し、地域社会に貢献する。
工期: 2015年3月17日 ~ 2018年1月31日
発注者: 大阪府東部流域下水道事務所
工事内容: ・ 導水管布設工 φ2400㎜×2条(泥濃式推進工)
・ 接続管布設工 φ2400㎜(刃口式推進工)
・ 補助地盤改良工(凍結工・高圧噴射撹拌工・薬液注入工)
・ 立坑築造工(圧入式オープンケーソ)
φ9.6m(外径)×37.2m(深さ)
・ 特殊人孔築造工 3基
・ 既設特殊人孔改良工 3基
・ 付帯工、仮設工 一式

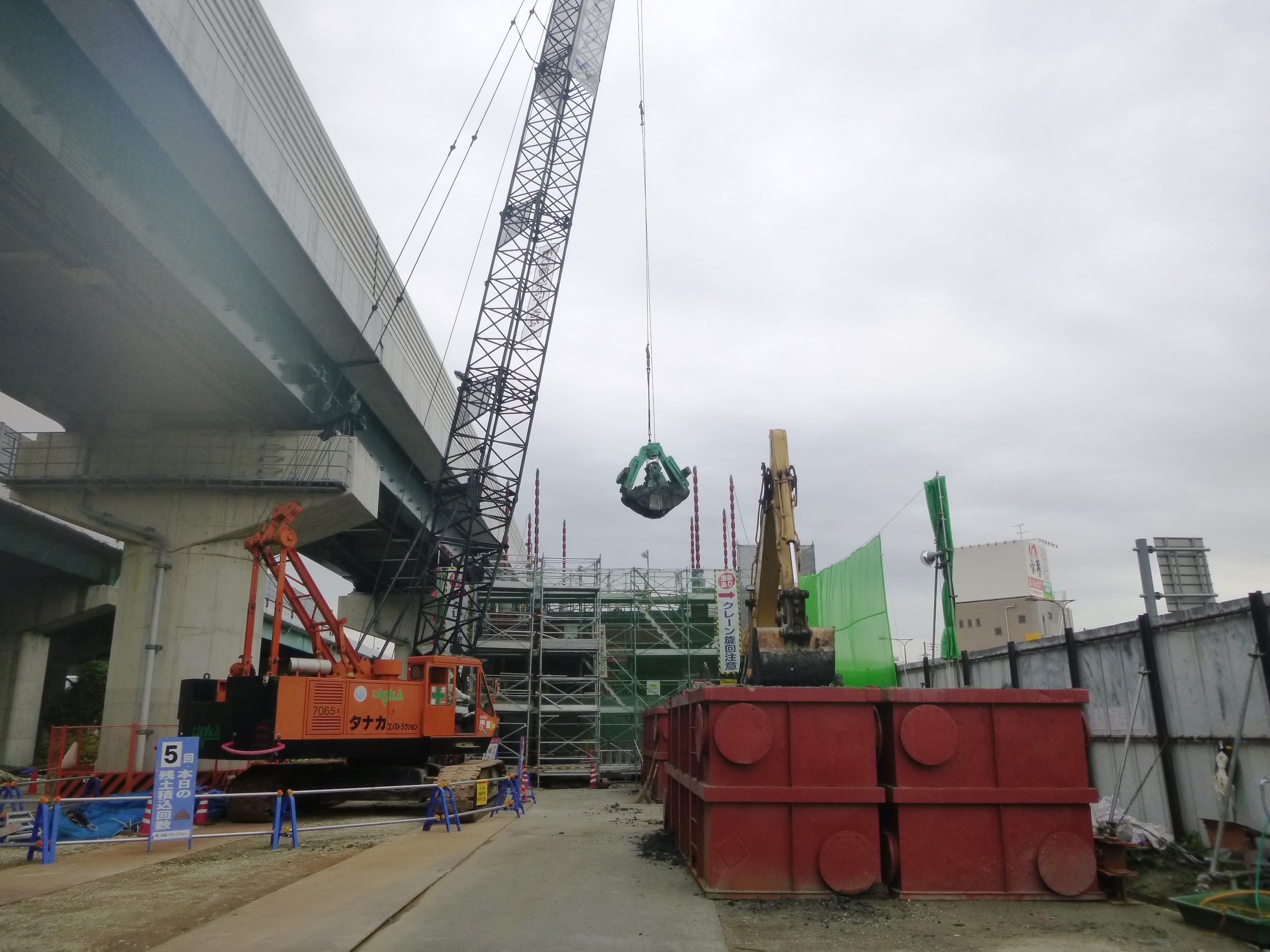

№圧入ケーソン立坑築造状況

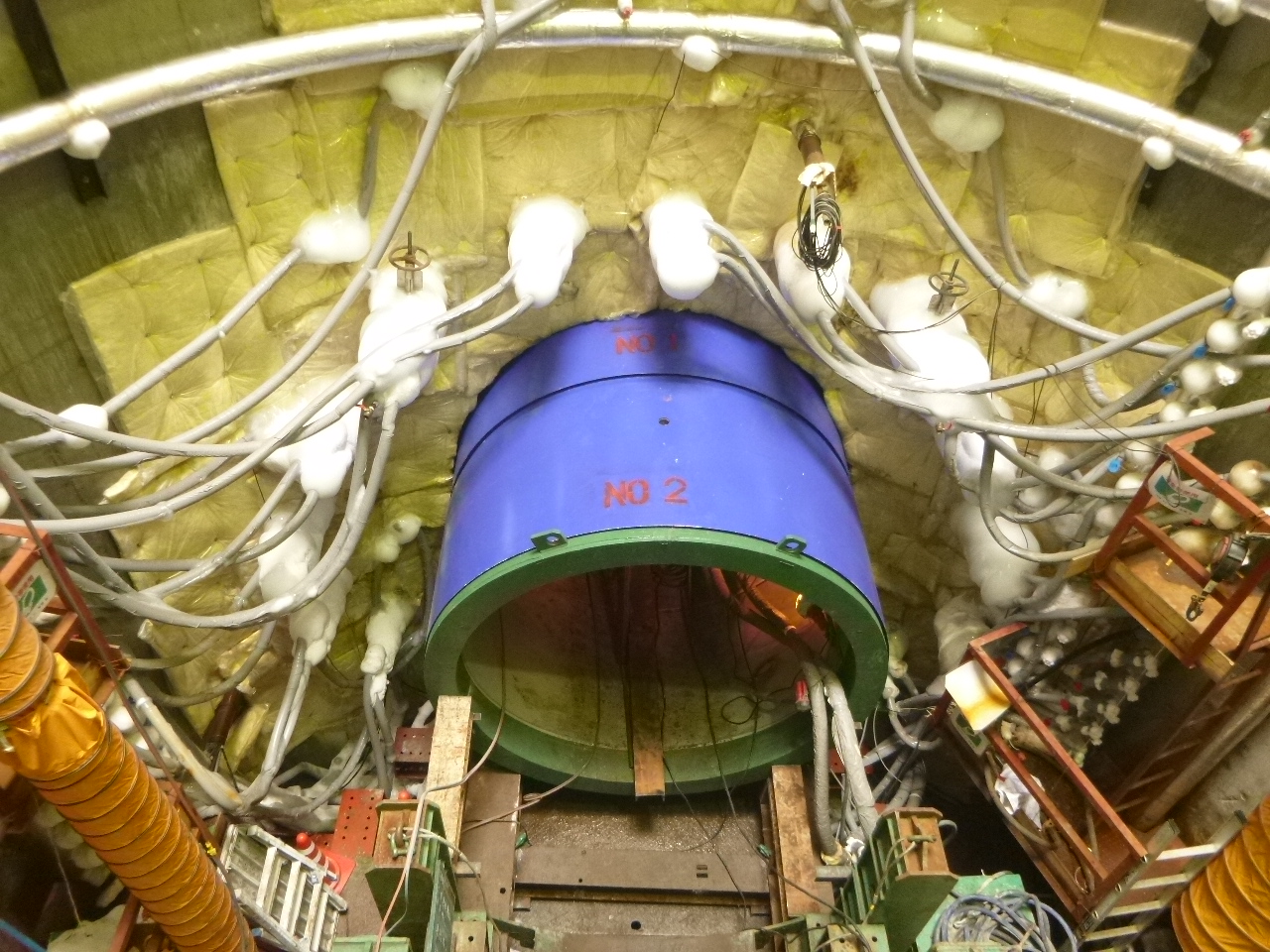

No.1立坑~既設増補(凍結推進)

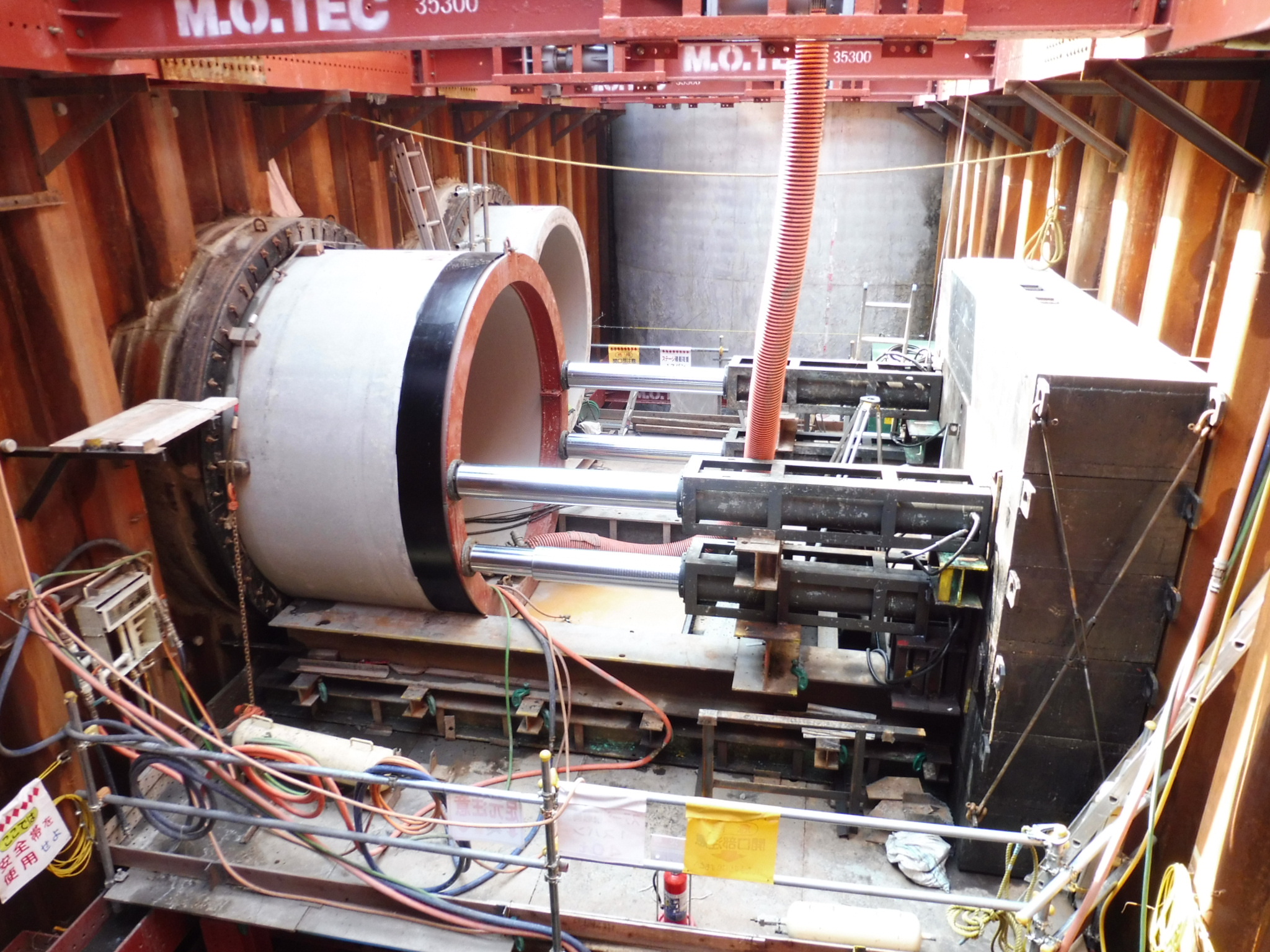

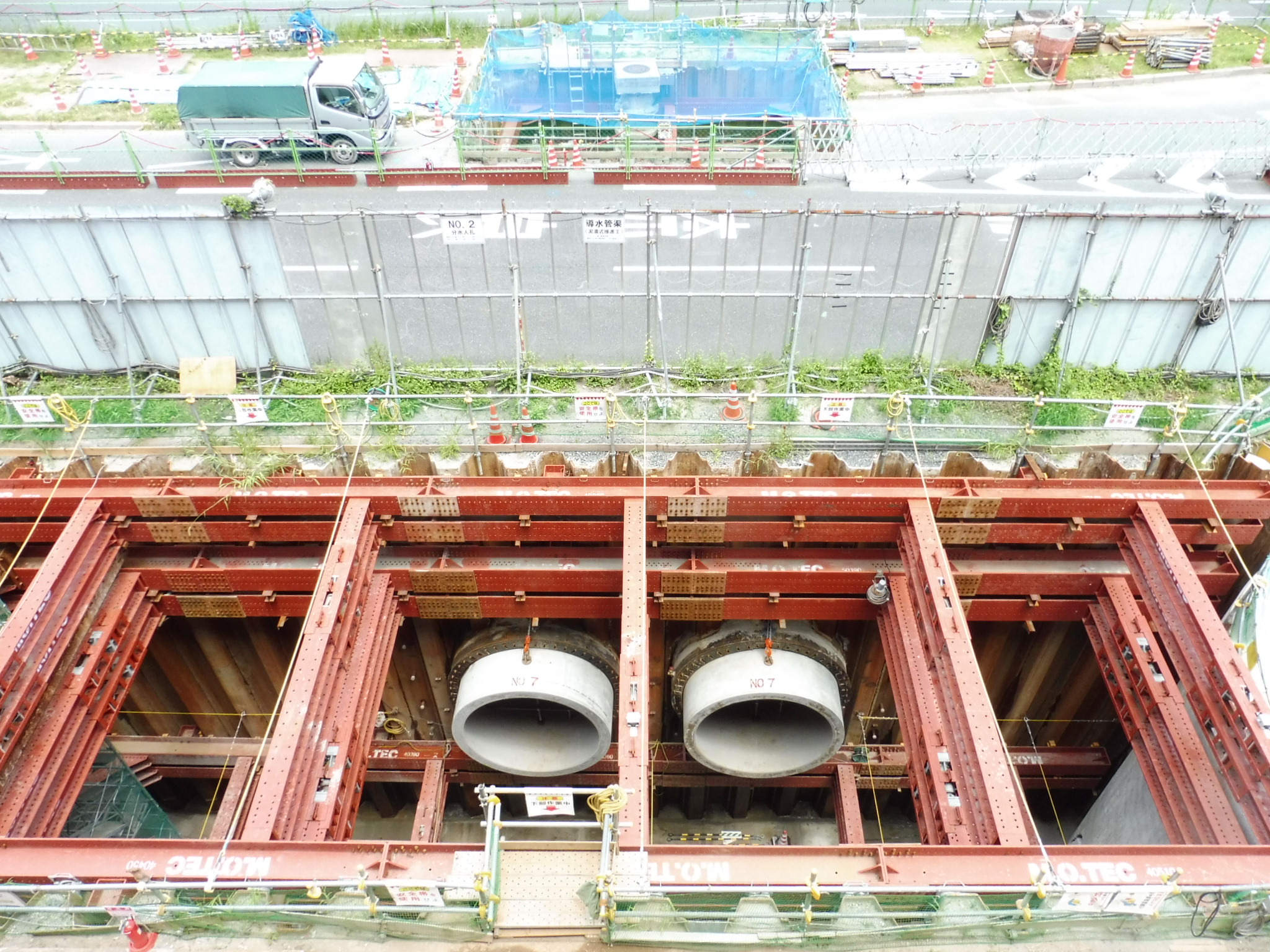

No.2立坑~既設No.0特殊人孔(泥濃推進)-1

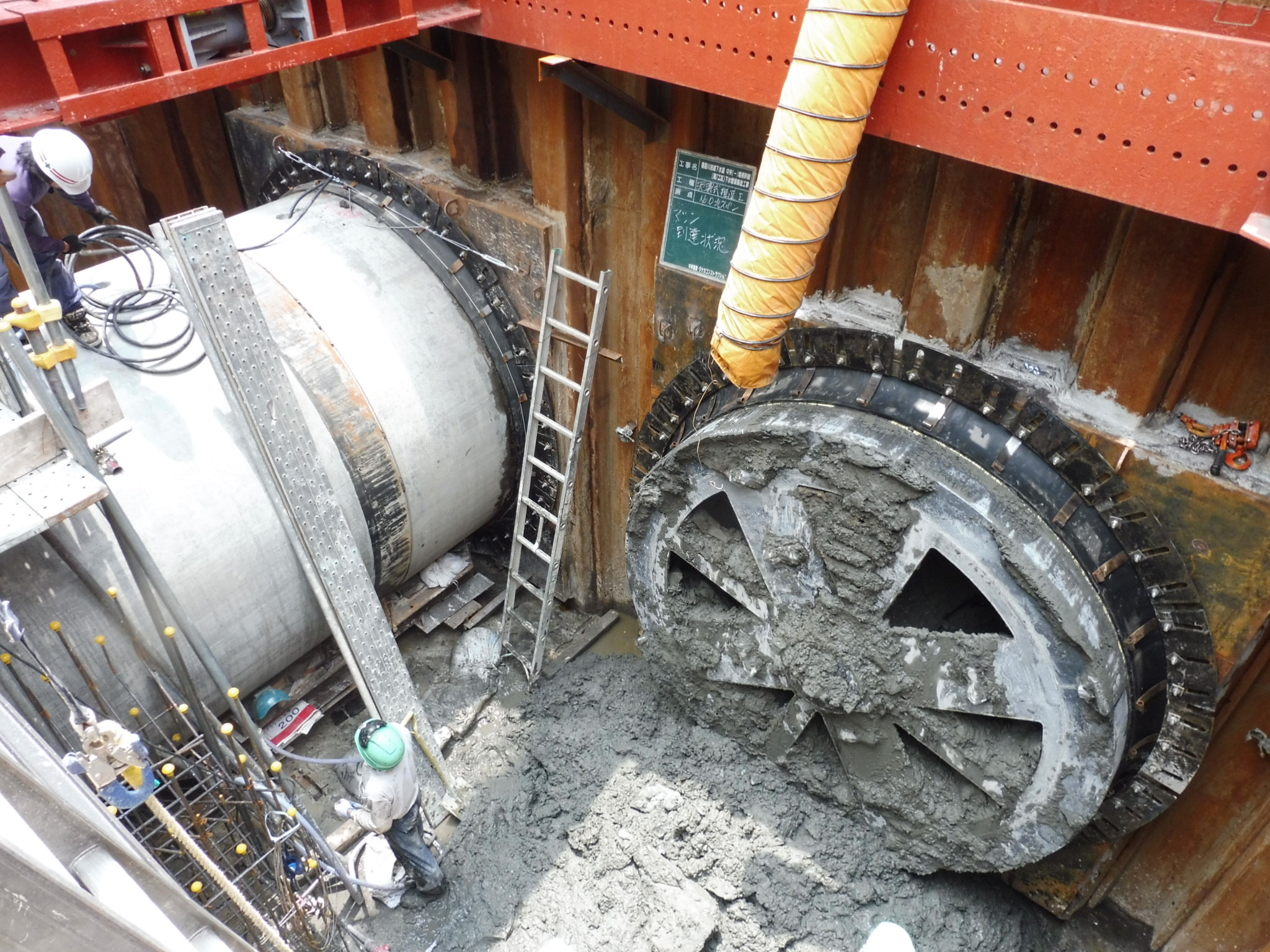

既設No.0立坑(泥濃推進)-2

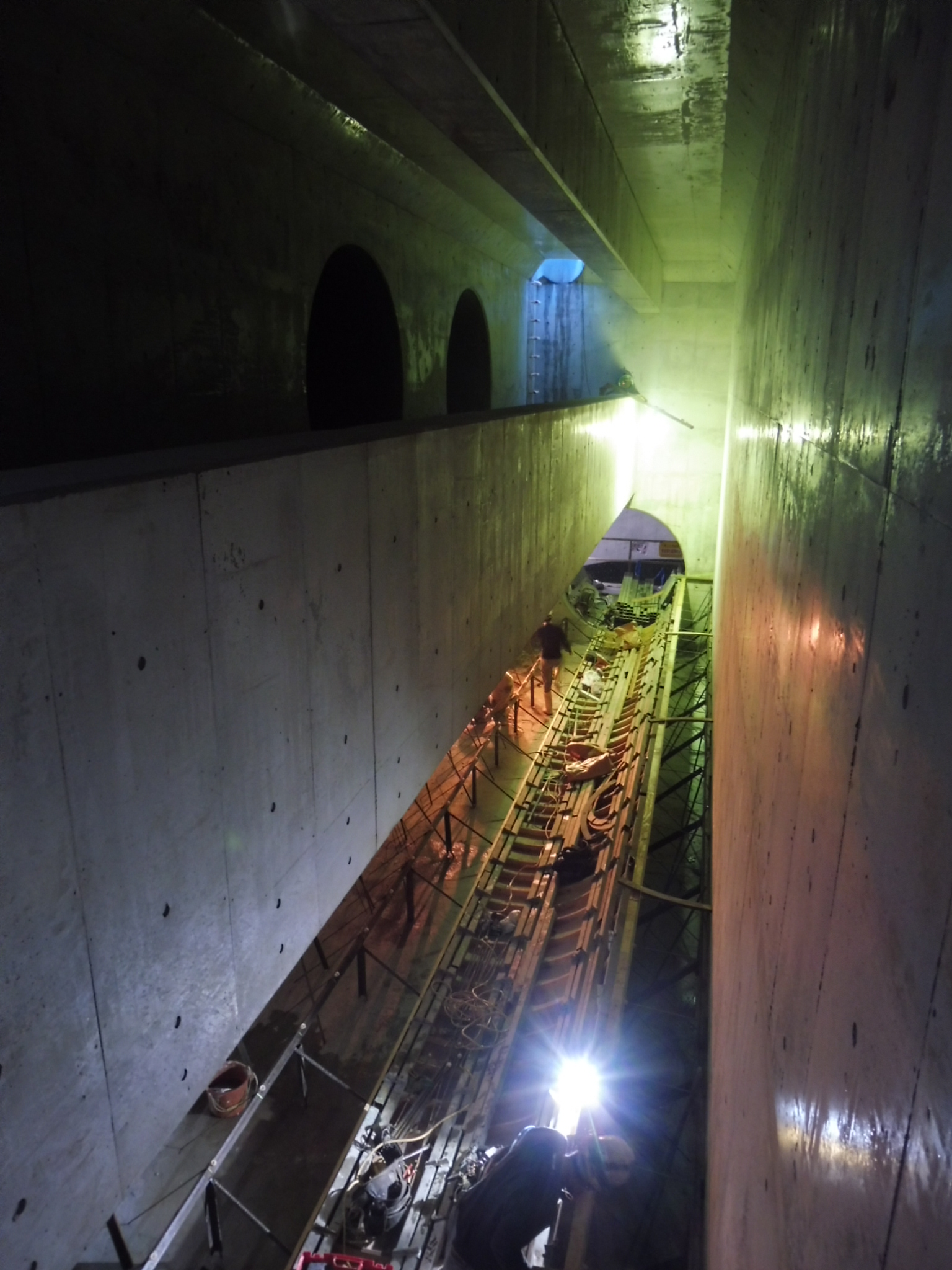

No.2分水マンホール築造状況-2
現場空撮(泥濃推進施工時)

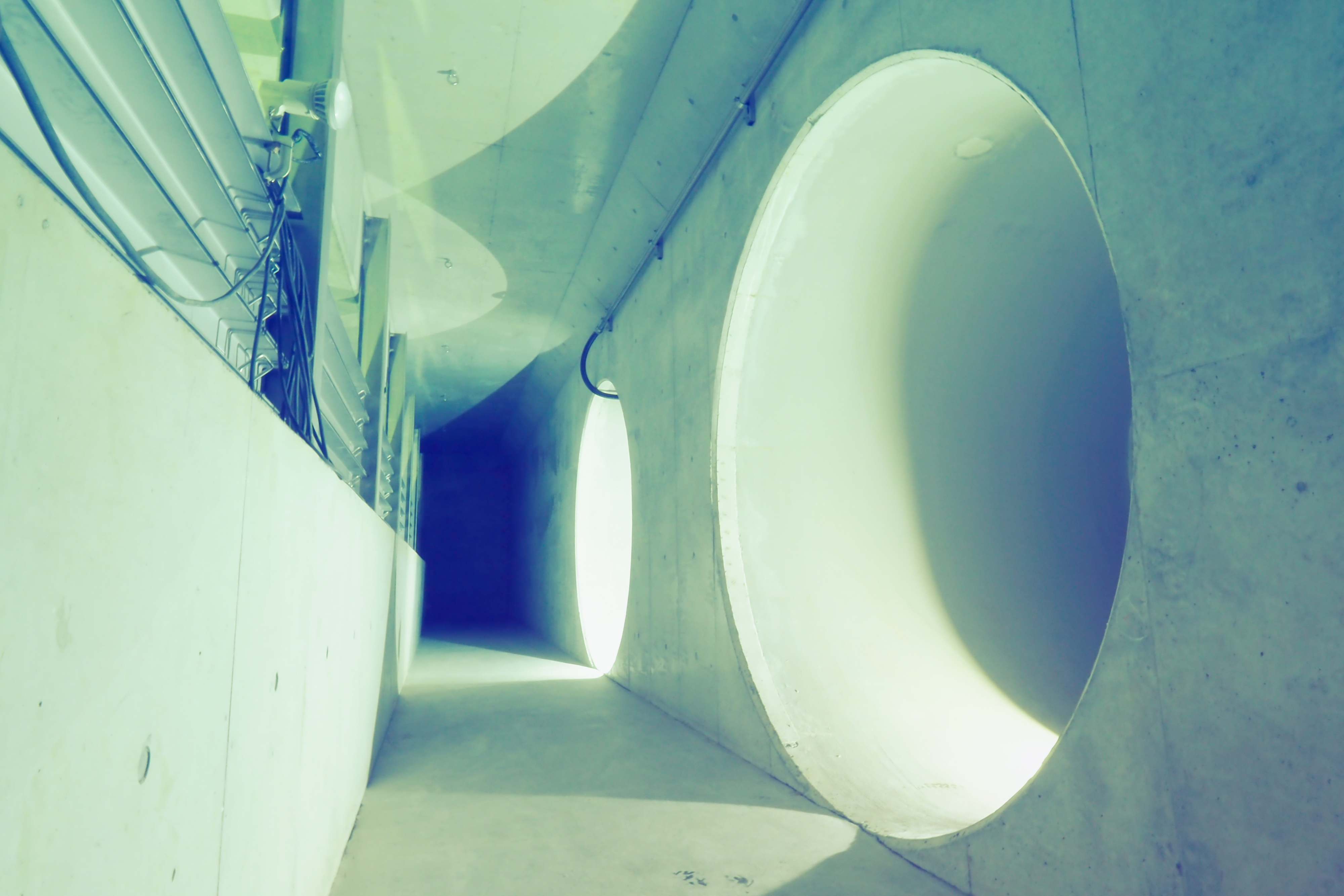

完成(増補幹線接続部)

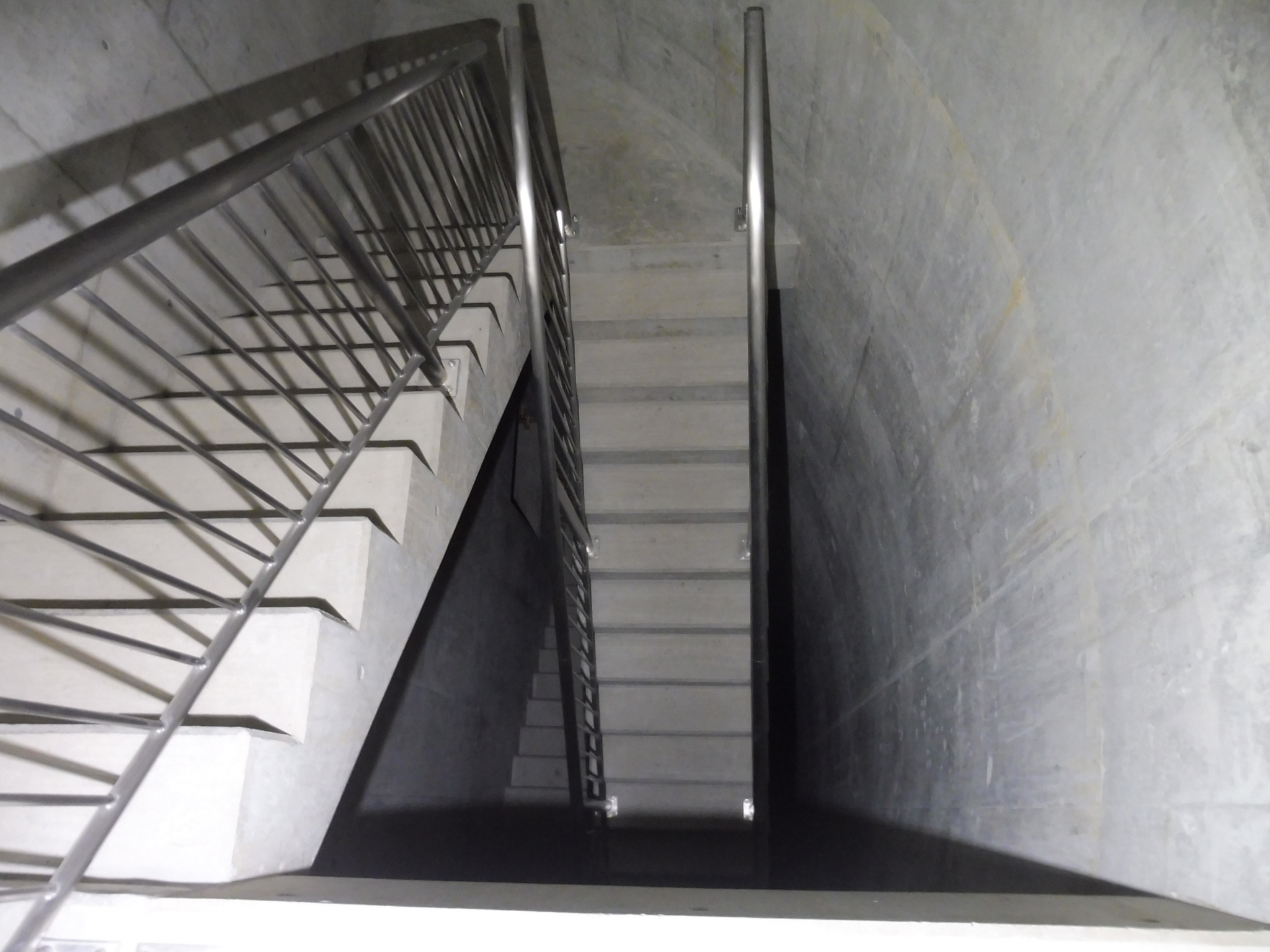

完成(№1特殊マンホール)

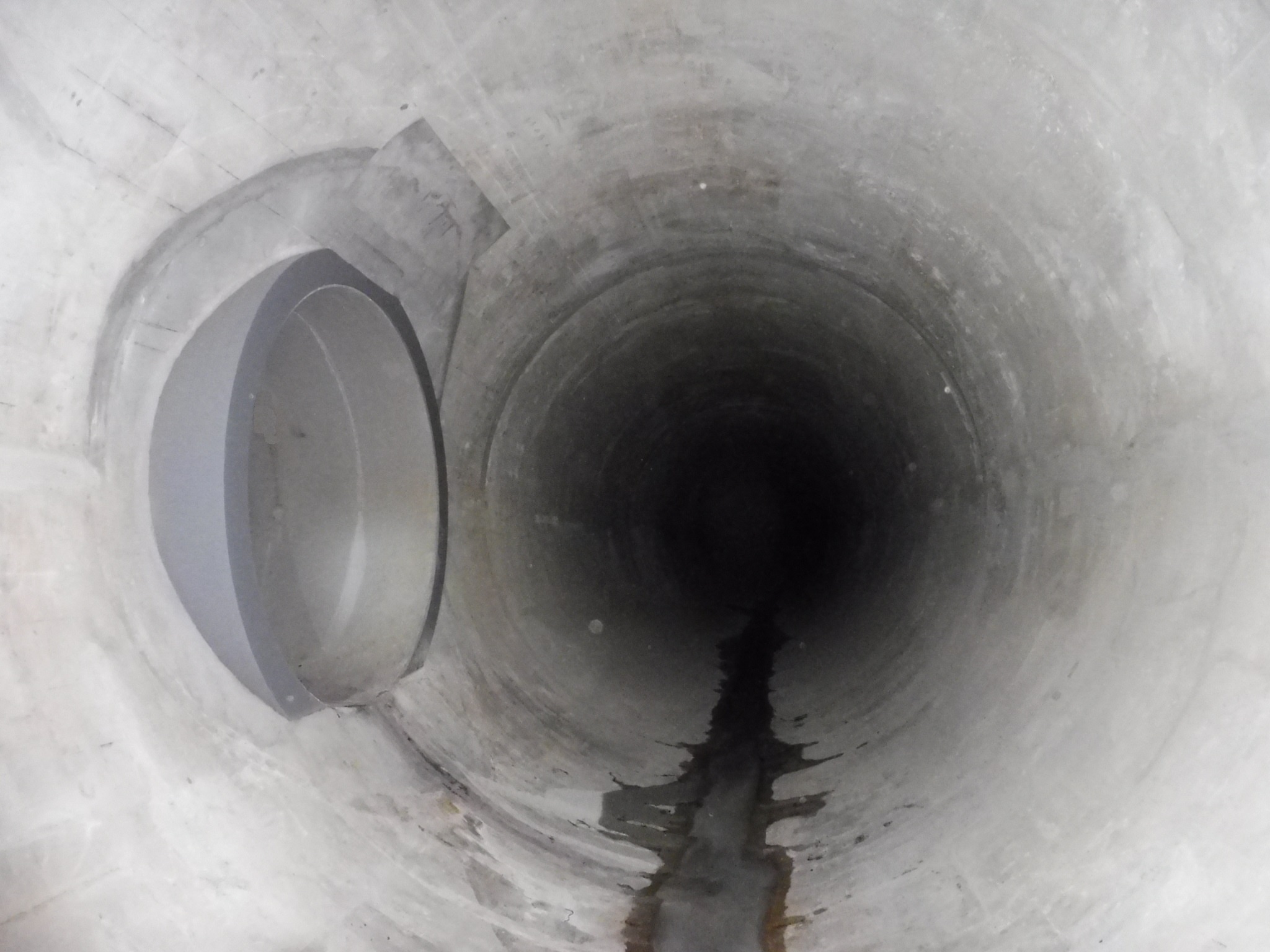

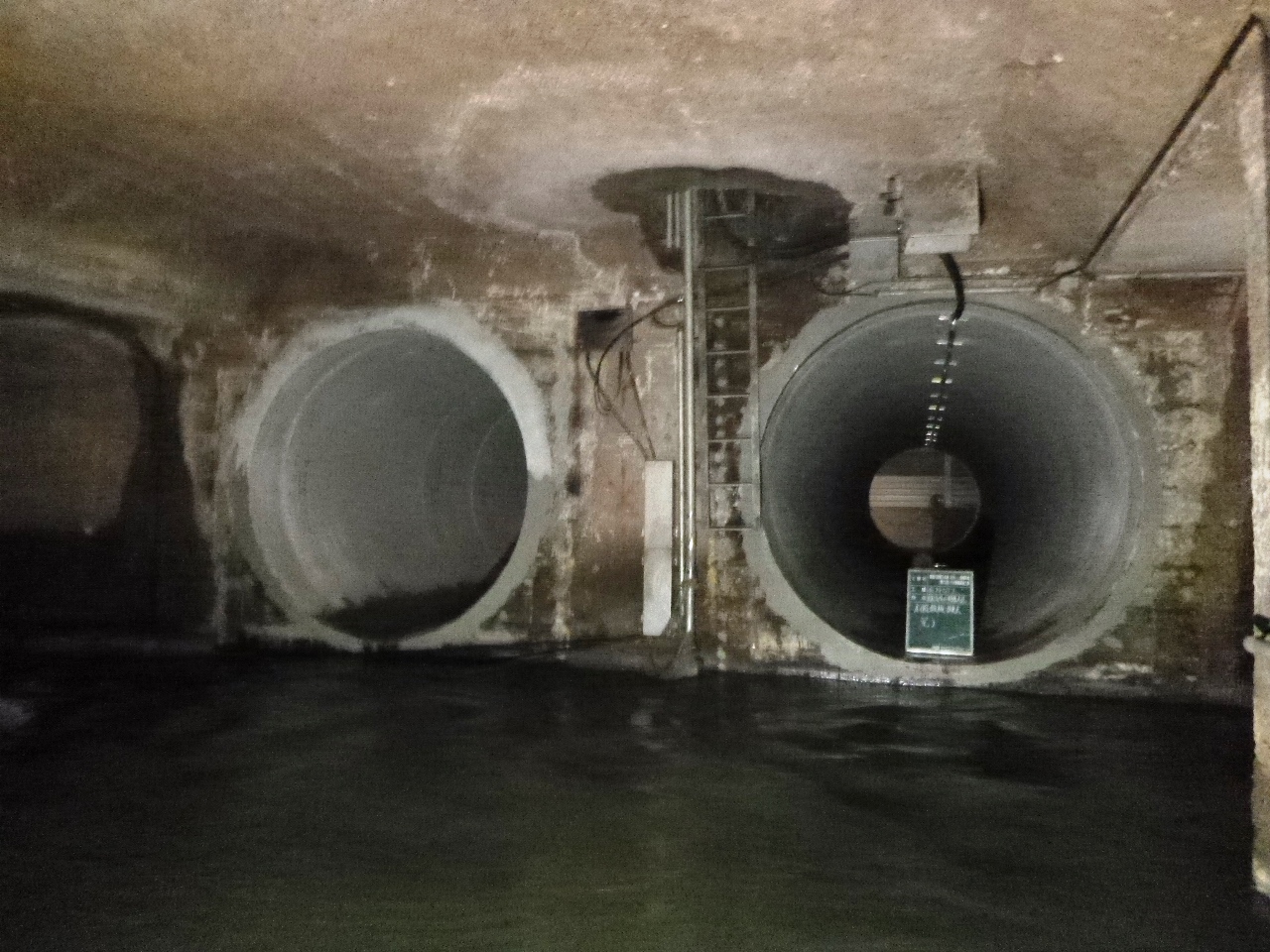

完成(既設流域下水道接続部)
現場見学会

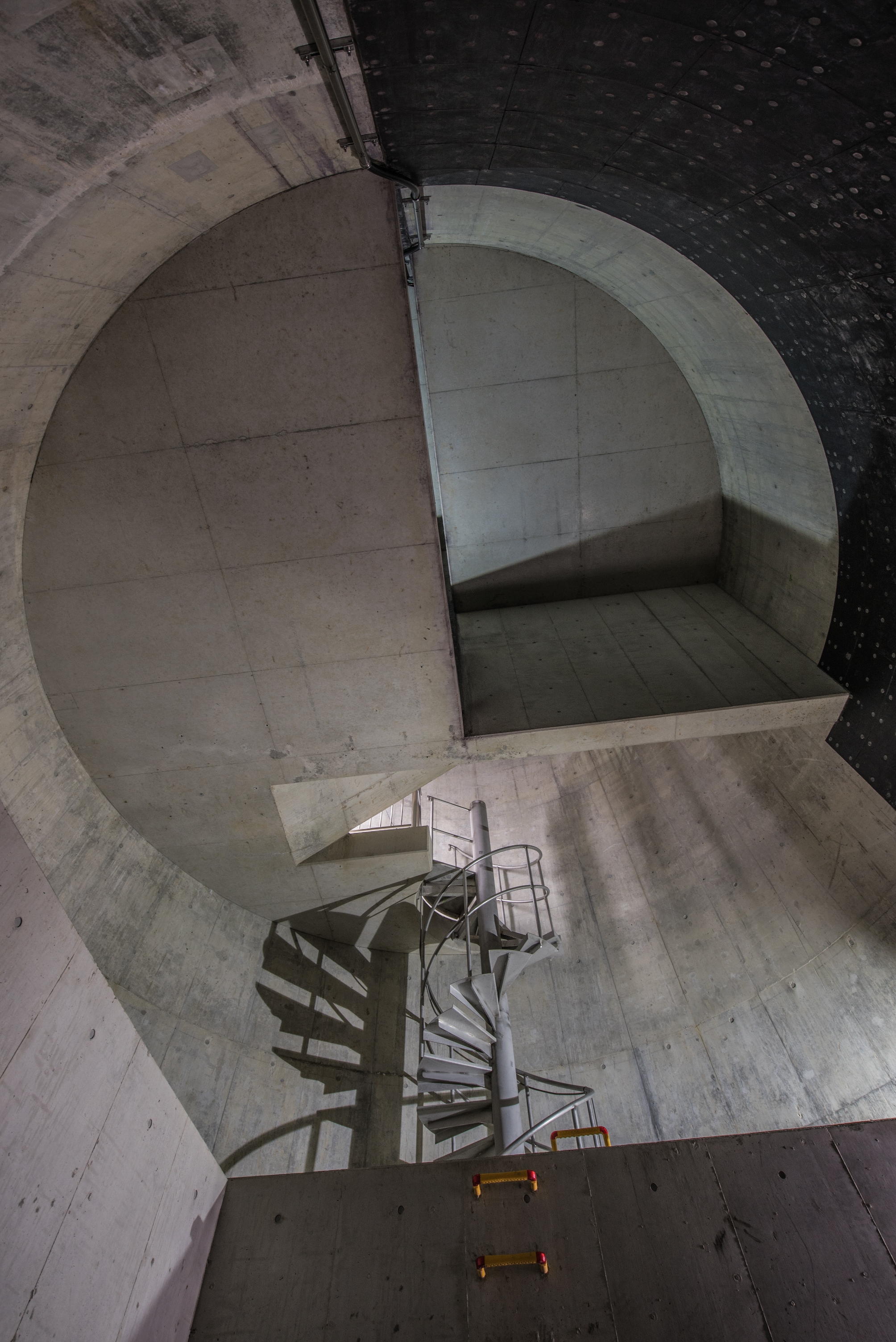

完成(№1特殊マンホール)撮影:小林哲朗氏

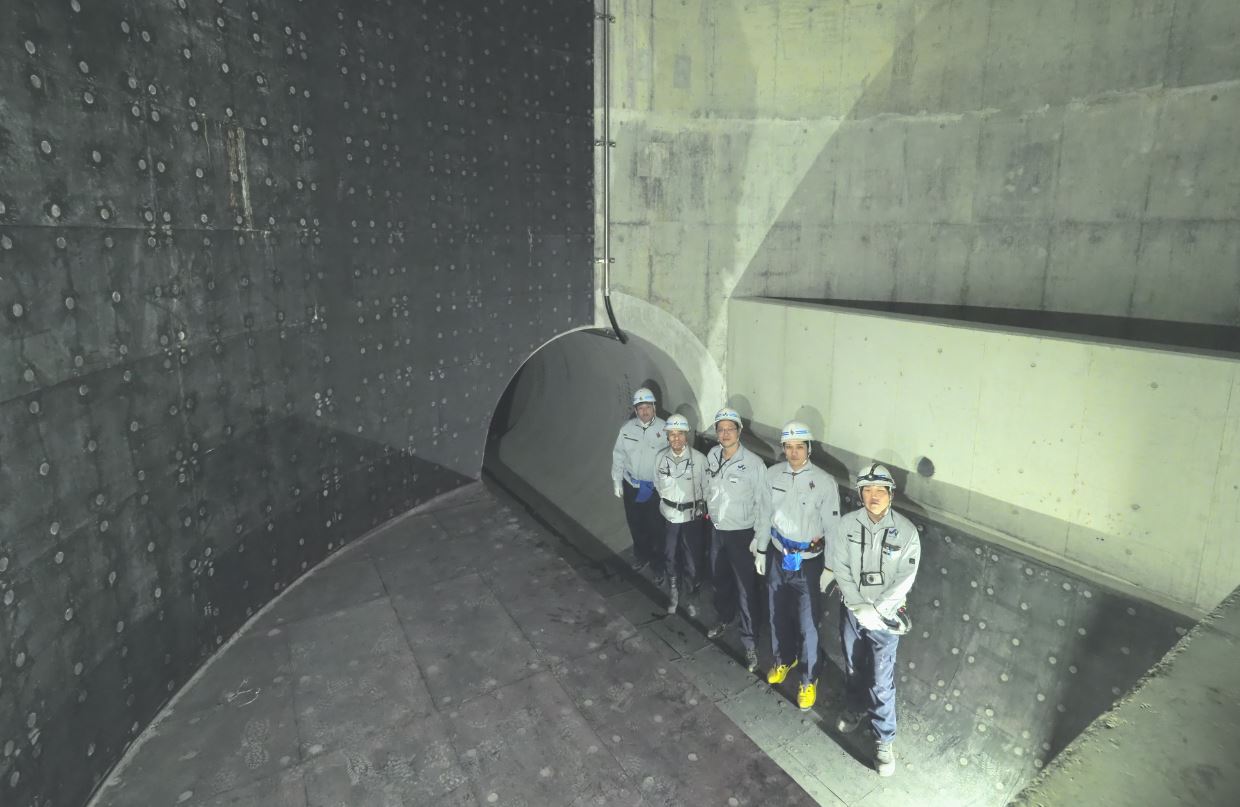

完成(№2分水マンホール)撮影::森誠氏
完成(№2分水マンホール)撮影:原田聖司氏

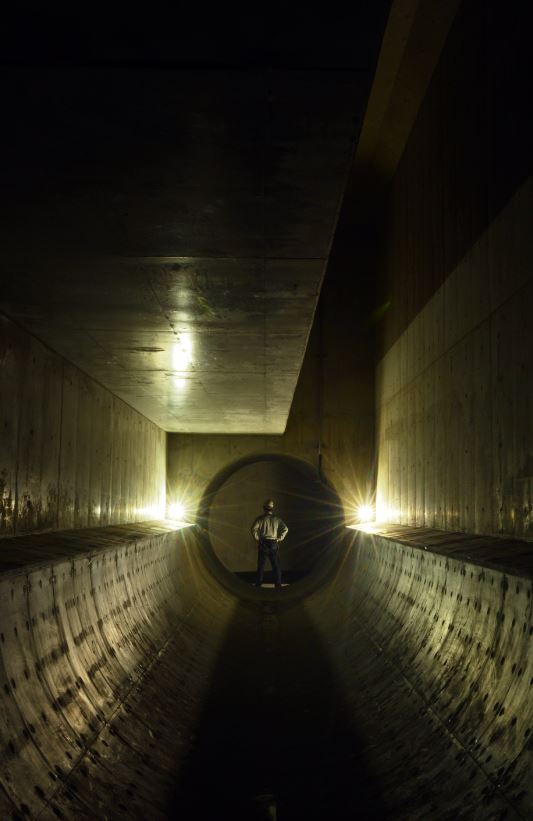

完成(№1増補幹線接続部)撮影:森誠氏
