TOP > 事業紹介 > 公共土木事業 > 施工事例 > 西脇北バイパス津万地区函渠工事
工事場所: 兵庫県西脇市津万地先
目的: 西脇北バイパス本線下の市道、農道等を確保する為の横断函渠を設置する工事である。
発注者: 国土交通省 近畿地方整備局 兵庫国道事務所
工事内容: 道路土工 一式、地盤改良工 一式、カルバート工 現場打ち函渠(3号)…内幅8.1m×内高6.1m×延長61.2m 1基、現場打ち函渠(4号)…内幅4.7m×内高5.3m×延長8.8m 1基、現場打ち函渠(5号)…内幅5.6m×内高5.7m×延長38.6m 1基、防水工 一式、アスファルト舗装工 一式、排水構造物工 一式、防護柵工 一式、付属物工 一式

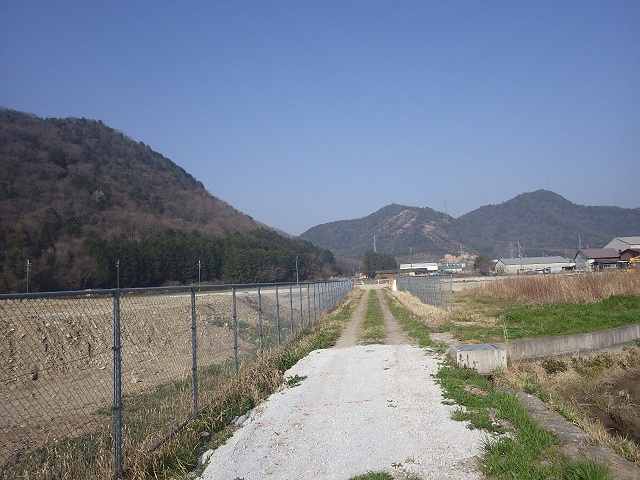

01-1.3号着手前(地上)

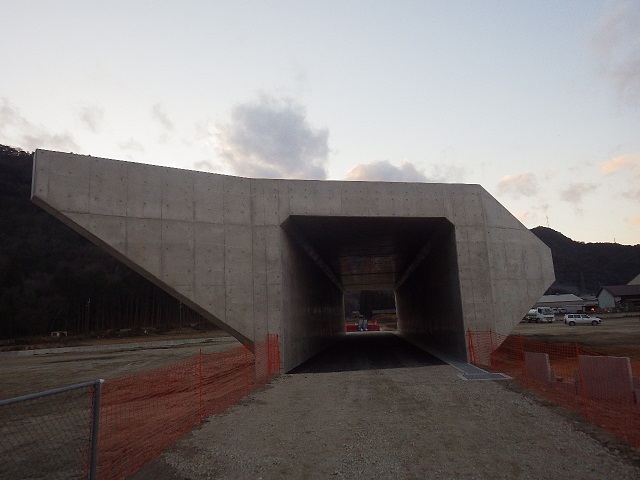

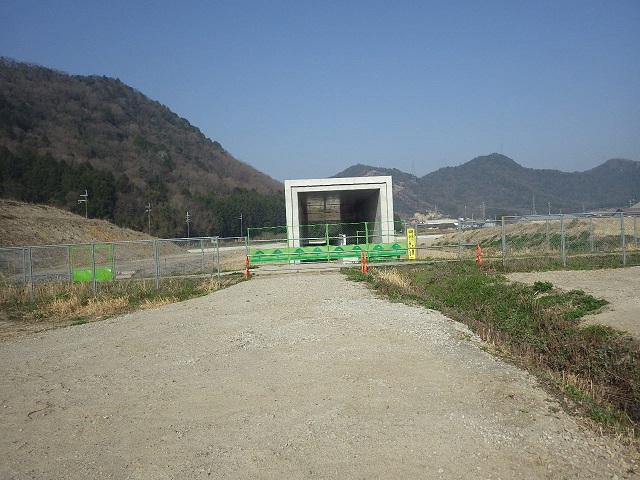

01-2.3号完成(地上)

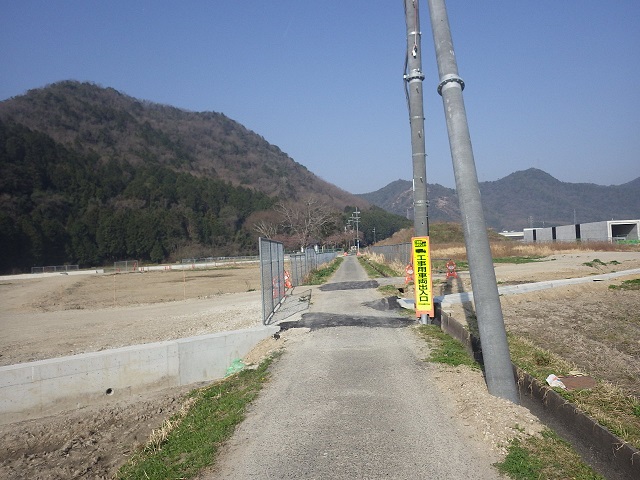

02-1.4号着手前(地上)

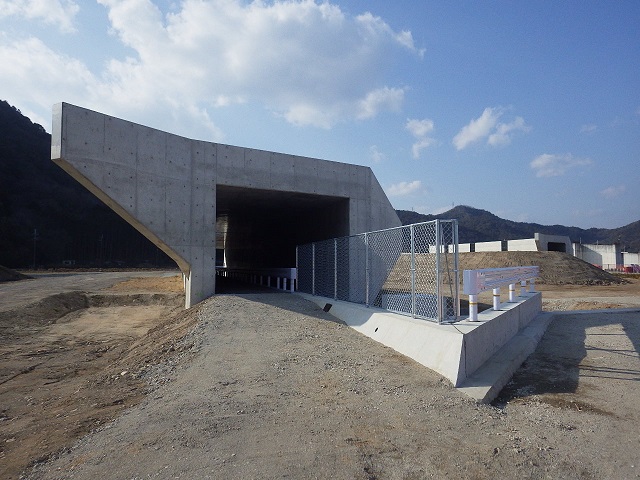

02-2.4号完成(地上)
03-1.5号着手前(地上)

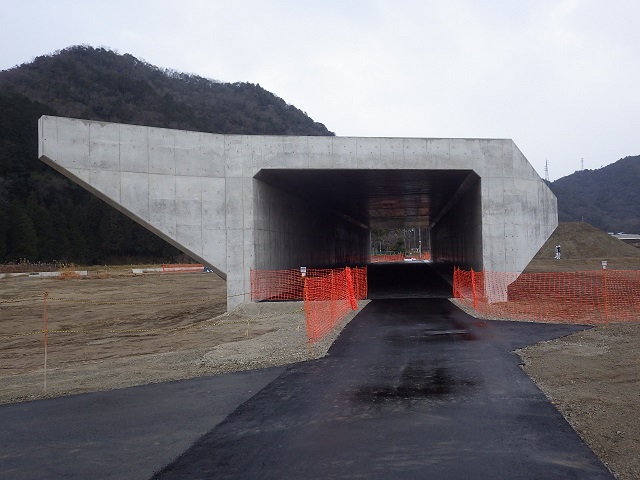

03-2.5号完成(地上)
0.完成(上空)

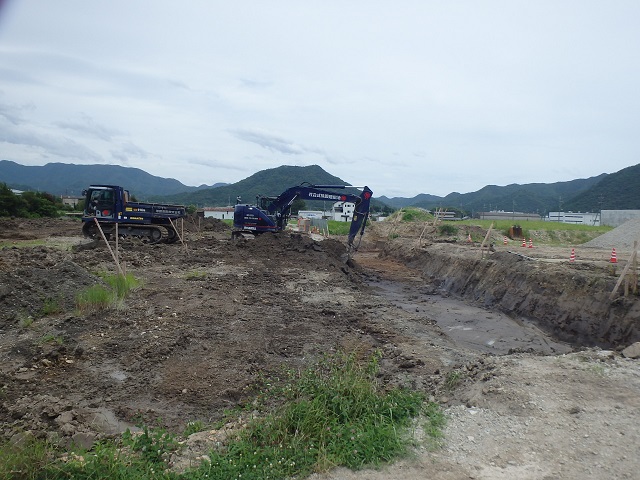

04.カルバート工 掘削状況

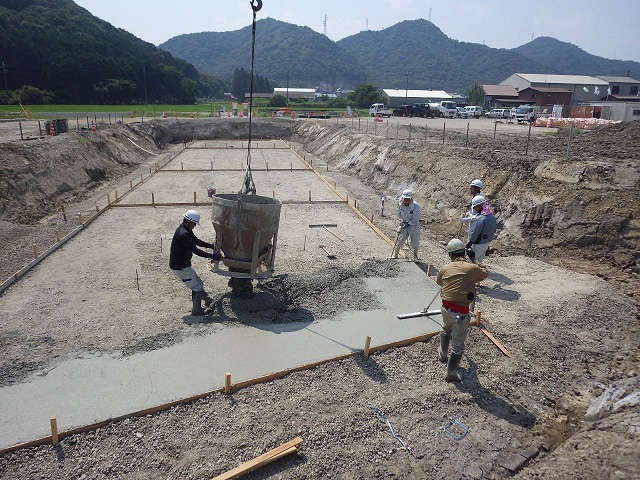

05.カルバート工 均しCon打設

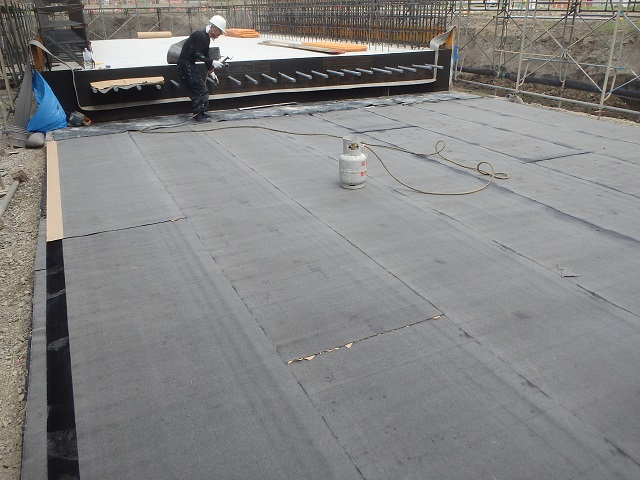

06.底版防水状況

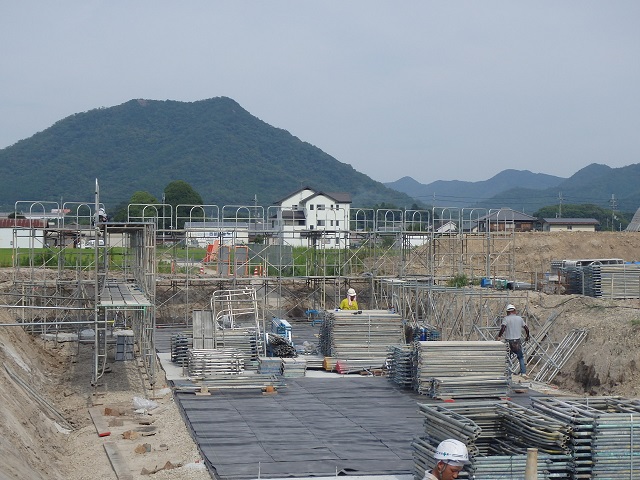

07.外部足場組立て状況

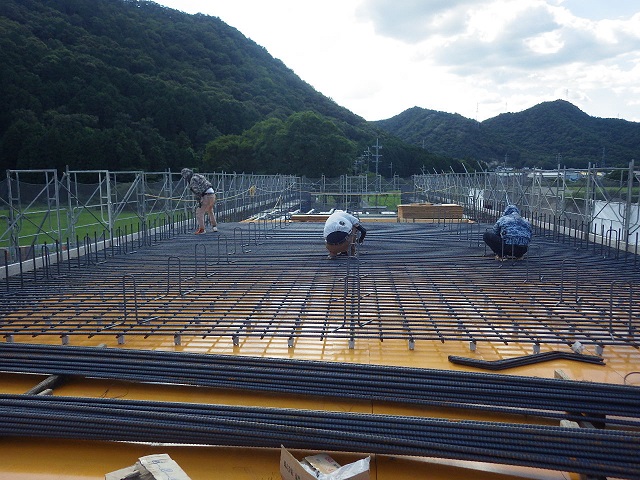

08.鉄筋組立て

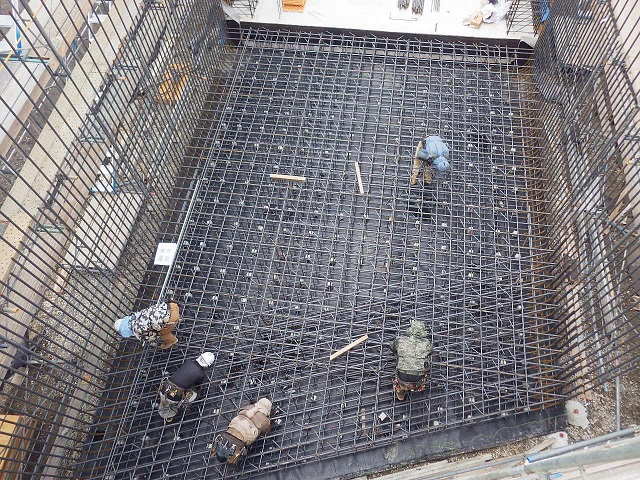

08.鉄筋組立て状況

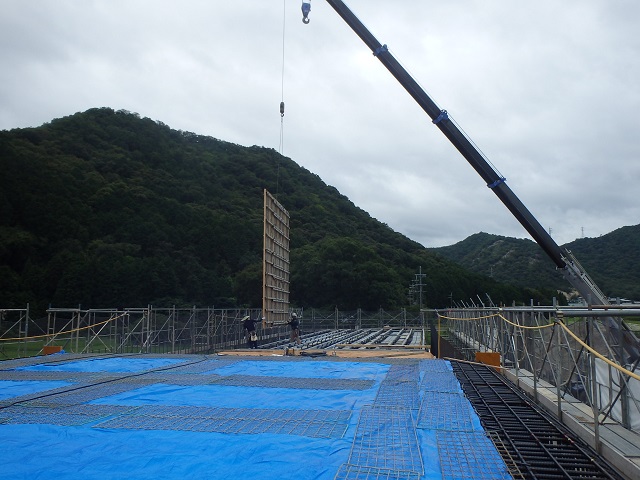

09.型枠建込み状況

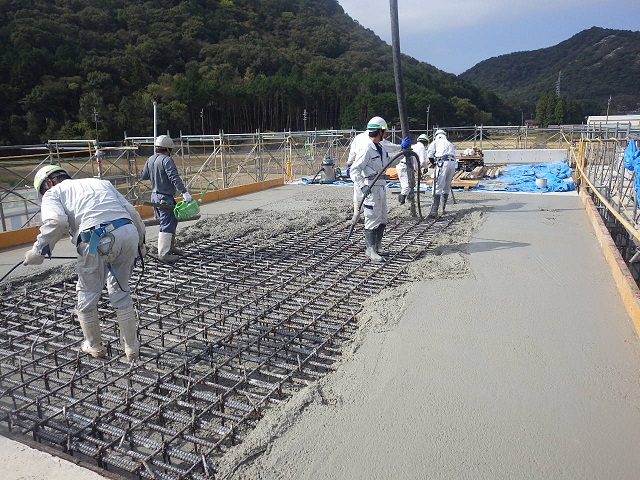

10.生コン打設状況

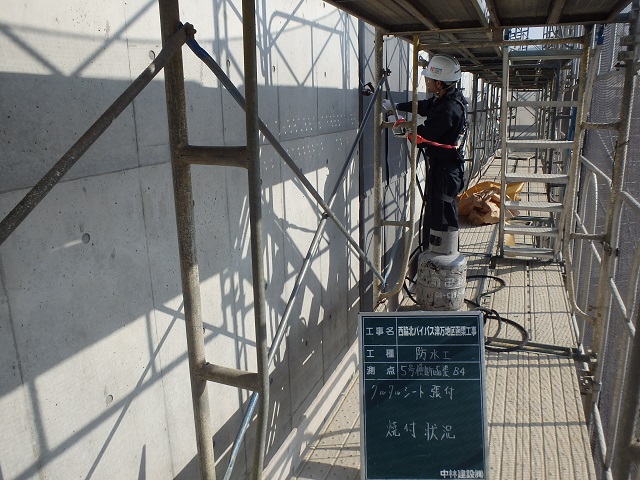

11.頂側部防水状況

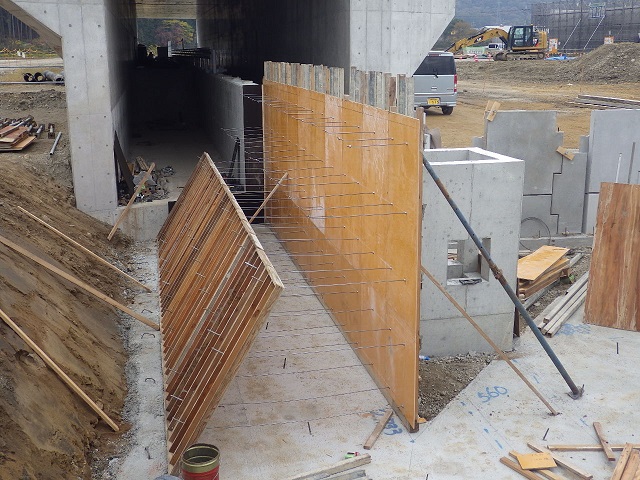

12.重力式擁壁 型枠建込み状況

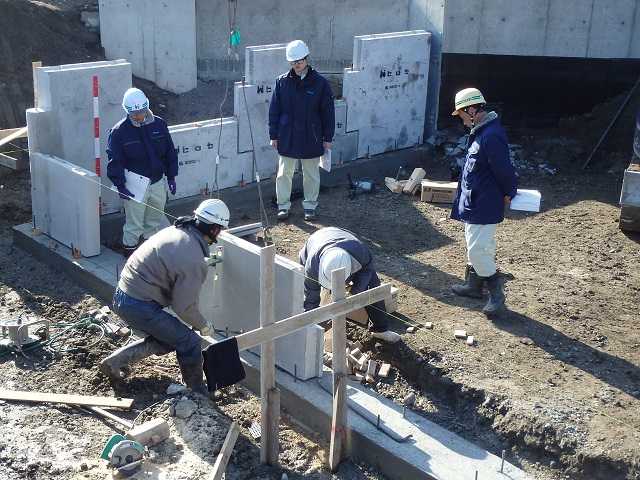

13.補強土壁設置状況

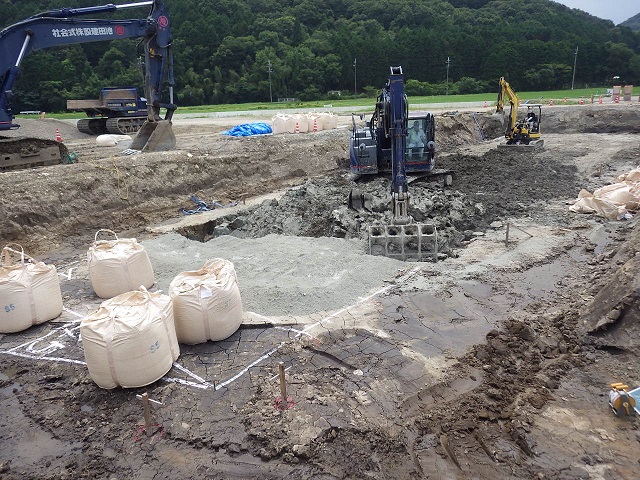

14.地盤改良状況
15.カルバート内 舗設状況
